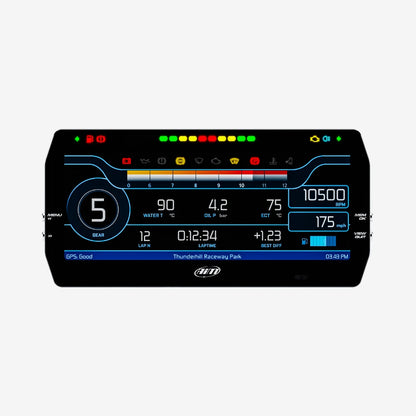

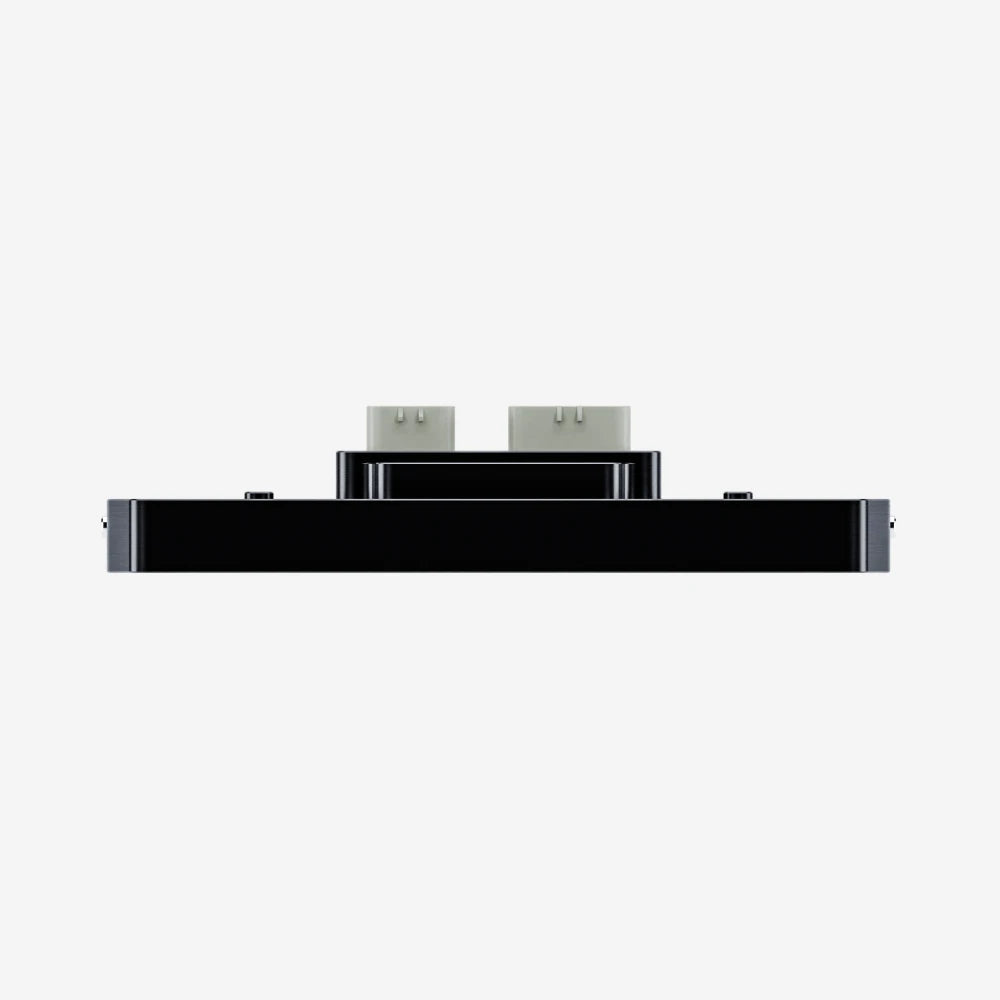

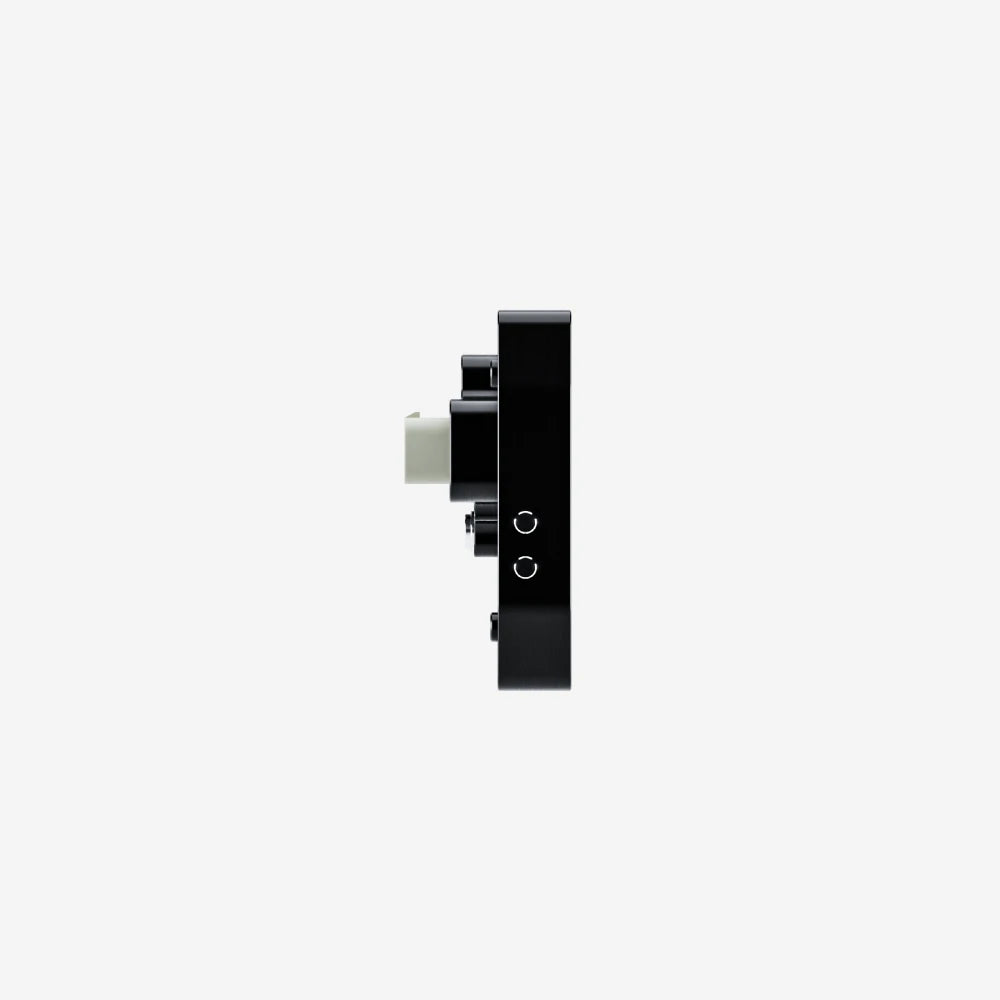

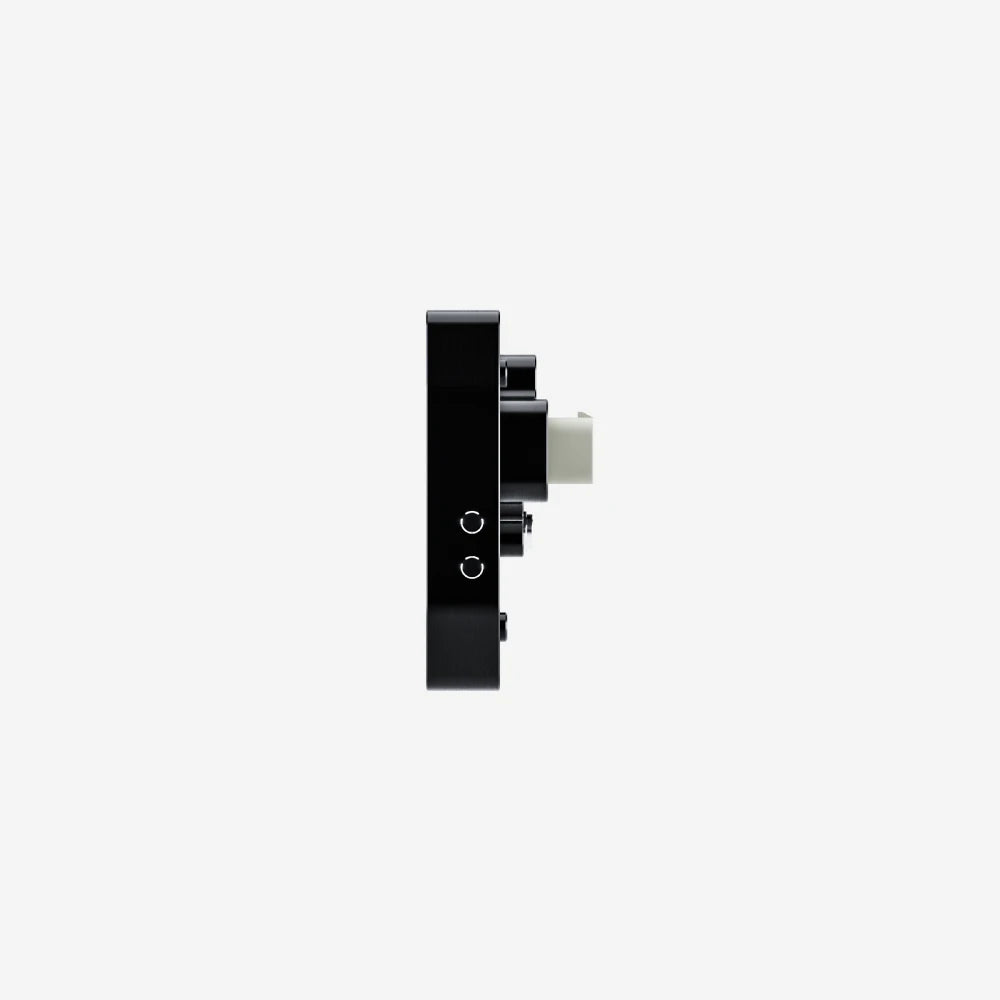

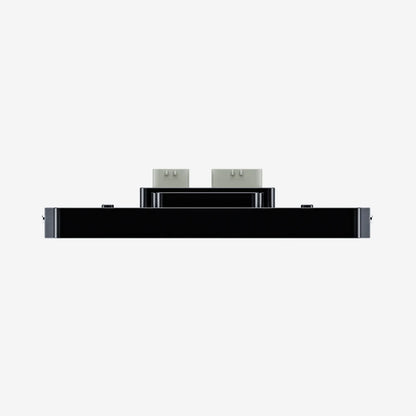

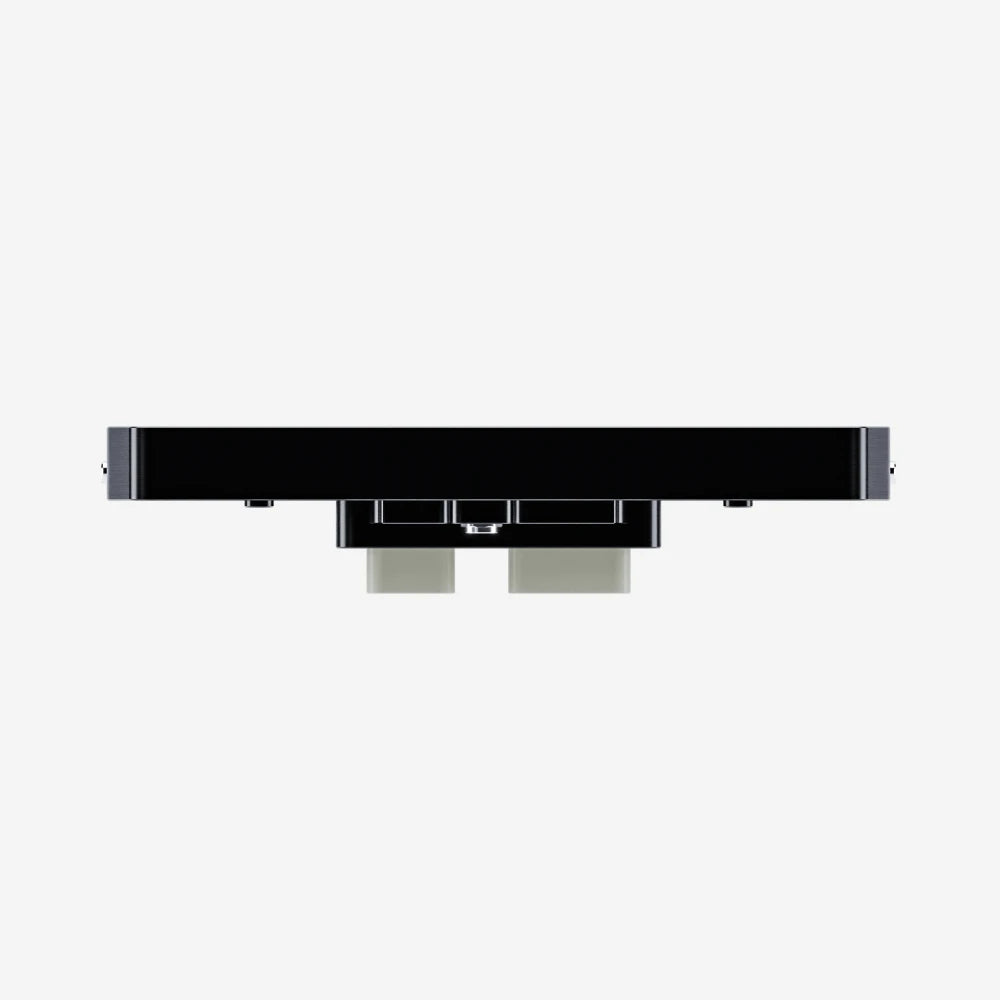

AiM MXT 1.3 10 インチ TFT IVA 準拠デジタル ディスプレイおよびデータ ロガー

MXT 1.3 IVA 準拠 (個別車両承認) ダッシュは、視覚的なインパクトに優れた 10 インチ幅のカラー ダッシュ ディスプレイを備えており、車両の ECU からのデータを表示するように構成可能です。

主な機能:

AiM MXT 1.3 10 インチ TFT ダッシュ ディスプレイおよびデータ ロガー

MXT 1.3 には、統合されたシフト アレイ、構成可能なマルチカラー アラーム、ドラッグ アンド ドロップによるマルチページ構成、Wi-Fi および USB 接続、GPS09 モジュール、アナログおよびデジタル入力、デジタル出力、モータースポーツ コネクタ、4 GB の内部メモリ、チャンネルあたり 1,000Hz のサンプリングと 1,000 を超える ECU 接続のサポート。

MXT 1.3 は、ECU、GPS09 モジュール、8 つの完全に構成可能なアナログ入力、6 つのデジタル入力、事前定義された演算チャネル、および 2 番目の CAN からのデータをサンプリングします。最大 8 つの拡張モジュールを追加して、パフォーマンスと取得データを増加させることもできます。

自由に構成可能なページ

ページ スタイルの選択から選択し、表示するデータ、スケールの終了点および測定単位を定義して、最大 8 つのカスタム ページを定義できます。ページ間の切り替えは、1 つまたは 2 つのプッシュボタンを押して管理できます。

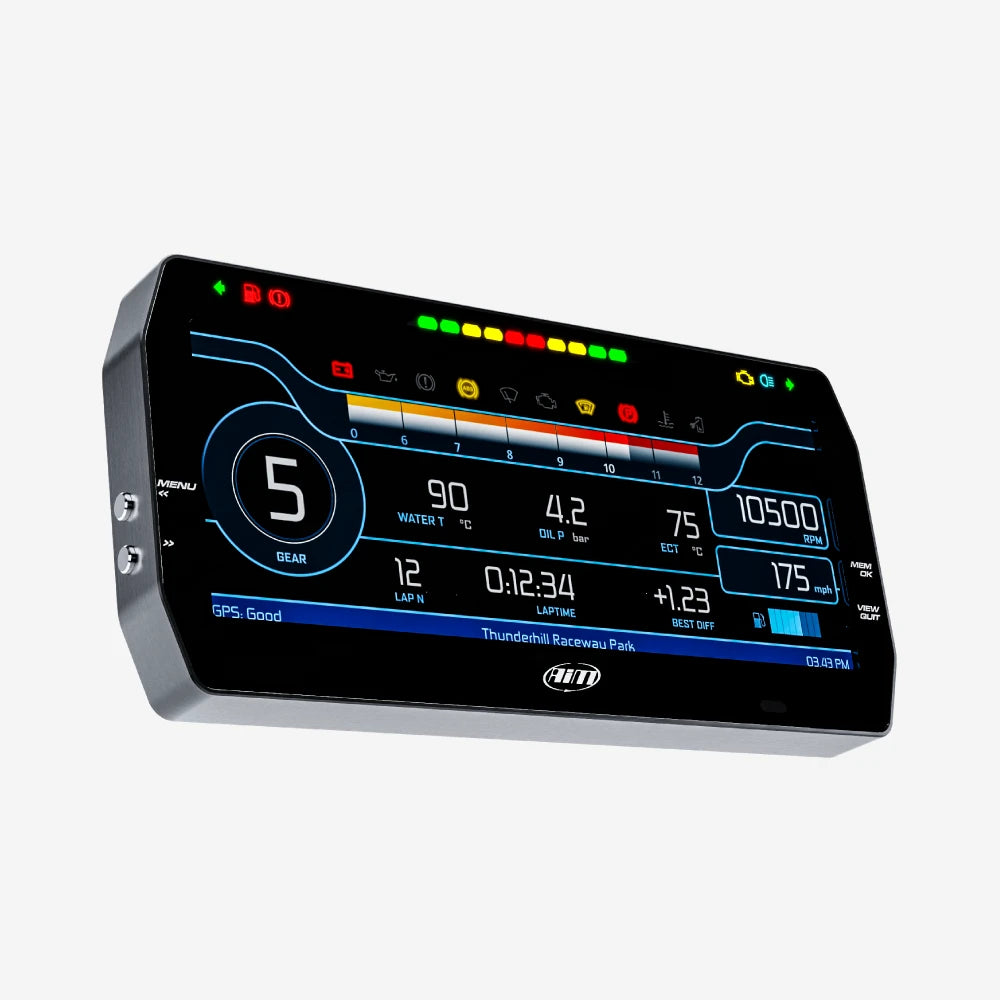

ディスプレイ

高コントラストの TFT ディスプレイは、一目で MXT 1.3 であることがわかります。環境光センサーにより、バックライトが最適な輝度レベルに維持されます。

柔軟なアラームとカスタムの道路アイコン

MXT 1.3 は、5 つの構成可能な RGB アラーム LED を備えています。条件や色を選択できます。点灯アラームまたは点滅アラームと点滅頻度を選択し、テキスト メッセージを添付するかどうかを選択し、アラームの優先順位を設定します。さらに、「Race Studio 3 - アイコン管理」にある幅広いリストから必要な道路アイコンを選択し、好みの方法で、またはニーズに応じて設定できます。どれも完全に構成可能であり、これでは十分でない場合は、独自のカスタマイズされたアイコンをアップロードして設定できます。

2 つのデジタル出力

MXT 1.3 は 2 つのデジタル出力を備えています。 2 つのデジタル出力 (Dout) は LOW SIDE タイプ (グランドにスイッチ) です。これらは、アナログまたはデジタル入力の値に応じてオン/オフになるように構成できます。これらにより、外部システムを自動的に実行することができます。つまり、特定のイベントが発生したときに、追加の照明のオン/オフ、冷却ファンや循環ポンプの作動/停止などを行うことができます。

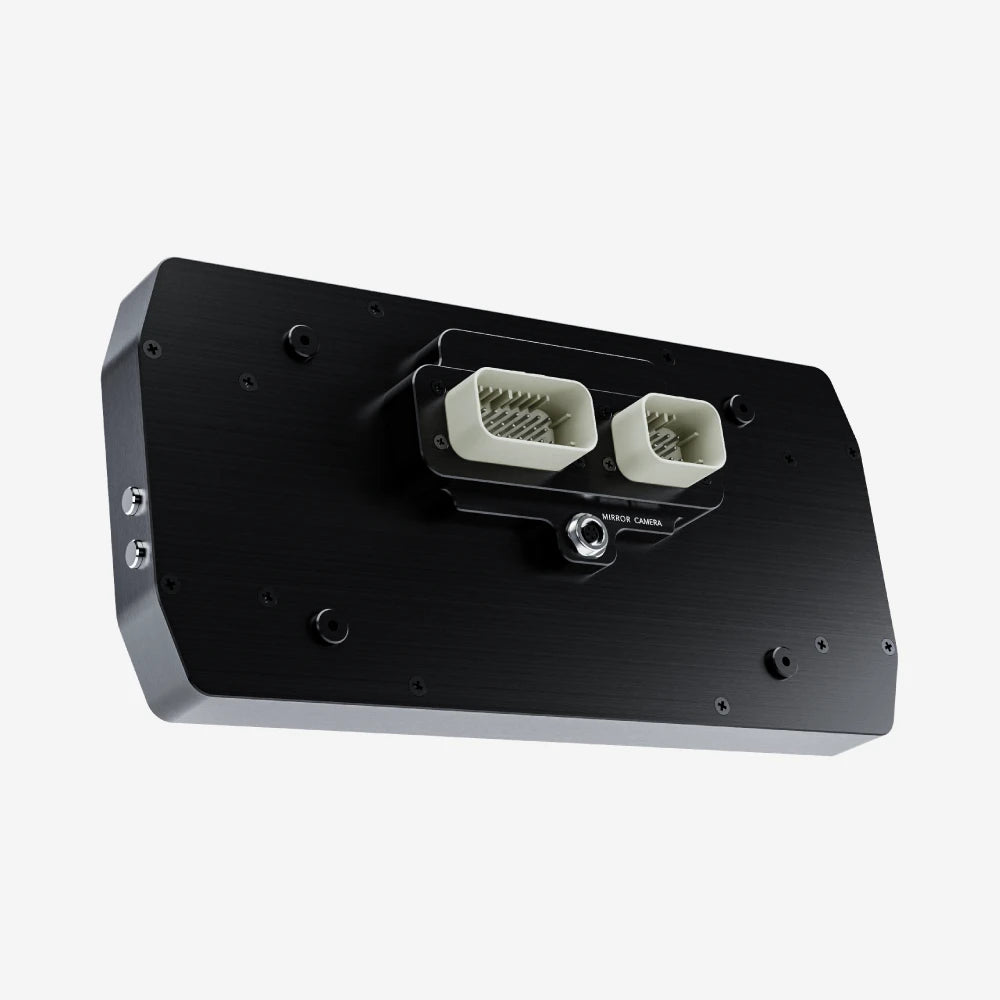

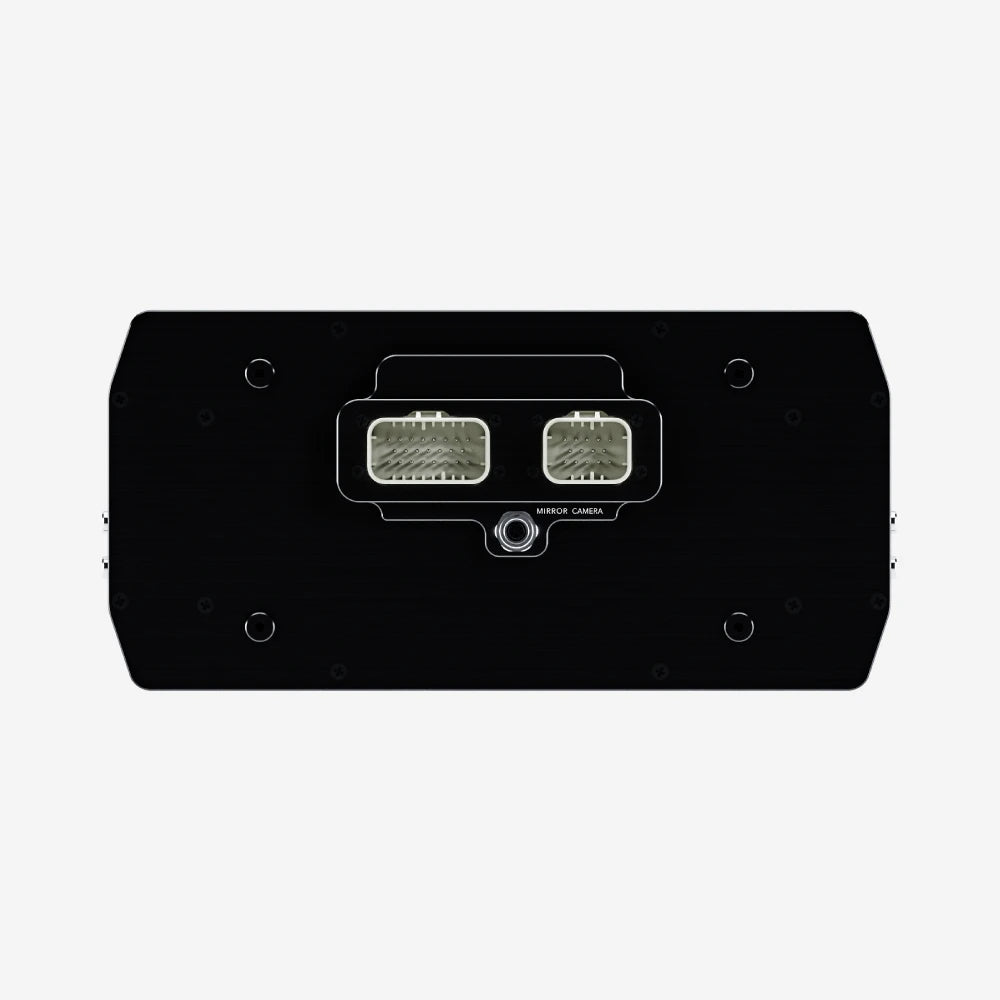

カメラ入力、ミラーカメラ用

押しボタン コマンドまたはイベント管理を通じて、ディスプレイをミラー カメラに切り替えるために、2 つのアナログ カメラ入力が利用可能です。

一体型シフトライト アレイ

高度なマルチカラー RGB シフト ライト パターンのホストから選択し、必要に応じて独自のギアごとに好みに合わせてカスタマイズできます。

システムを拡張

内蔵 CAN バスを使用して、MXT 1.3 に拡張モジュールを追加して、パフォーマンスと取得されるデータを向上させることができます。

GPS09 モジュール (キットに含まれています) とその Race Studio 3 ソフトウェアのおかげで、エンジンのチューニングや運転テクニックの向上に必要なラップタイムとすべてのデータをすぐに取得できます。

圧力、温度センサー、ポテンショメーター用に 4 つの 0 ～ 5 ボルトのアナログ チャネルを追加できます。これらのチャネルのうち 2 つは、車輪速度などのデジタル入力を受信するように構成できます。

4 K 熱電対を追加します。

広帯域ラムダ コントローラー LCU-One は、Bosch LSU 4.9 プローブを備え、すべての空気/燃料データとラムダ値を提供し、キャブレターを完璧に調整できます。

ロガーによってサンプリングされたデータをビデオにオーバーレイするオンボード カメラ。

メモリ モジュールは、テスト中にデータを記録するために CAN バス経由で AiM ロガーに接続できる小型の SD カード ホルダーです。

接続例

これらは、パフォーマンスと取得されるデータを向上させるために MXT 1.3 に追加できる項目の一部にすぎません:

Race Studio 3 による設定と分析

構成

Race Studio 3 を使用すると、すべてのチャンネル、ECU ドライバー、演算チャンネル、表示ページ、デジタル出力、アラーム、シフト ライト、および必要なすべての拡張機能を含む構成を作成、変更、削除、インポート、エクスポートできます。また、すべてのレーシング トラックのマップを管理し、SmartyCam HD カメラで記録されたビデオを見ながら 2 つのラップを比較することもできます。

分析

Race Studio 3 を使用すると、MXP 1.3 Strada によって記録され、PC にダウンロードされたすべてのデータを分析することもできます。グラフ、ヒストグラム、表はパフォーマンスの研究に役立ち、間違いを回避してパフォーマンスを向上させるための客観的なサポートを提供します。

AiM MXT 1.3 10 インチ TFT ダッシュ ディスプレイおよびデータ ロガー

• ディスプレイ: 10" TFT
• 解像度: 1280 x 480 ピクセル
• コントラスト: 1,100:1
• 明るさ: 800cd/m
• 周囲光センサー: はい
• アラーム表示アイコン: はい、自由に設定可能
• アラーム LED: 6 個の構成可能な RGB LED
• シフト ライト: 10 個の構成可能な RGB LED
• CAN 接続: 3
• ECU 接続: CAN、RS232 または K-Line
• ECU の互換性: + 1,000 の業界をリードする ECU
• 拡張 CAN 接続: GPS、チャネル拡張、TC ハブ、ラムダ コントローラー、SmartyCam HD
• アナログ入力: 8 つの完全に構成可能、それぞれ最大 500 Hz
• デジタル入力: 4 スピード入力、ラップ信号、コイル RPM 入力
• デジタル出力: 2 (最大 1 A)
• 2 番目の CAN: はい
• Wi-Fi 接続: はい
• 内部メモリ: 4GB
• 本体: 陽極酸化アルミニウム
• プッシュボタン: メタリック
• コネクタ: オートスポーツ コネクタ 2 個 + バインダー コネクタ 1 個
• 消費電力: 450 mA
• 寸法: 278 X 135 X 43.2mm
• 重量: 1,200g
• 防水性: IP65

AiM MXT 1.3 10 インチ TFT ダッシュ ディスプレイおよびデータ ロガー

• MXT 1.3
• GPS モジュール (ケーブル付き)
• USB ケーブル
• 37 ピン標準ハーネス
• AiM ステッカー
